   Bauformen von Ladegeräten.
   Wie schnell ist ultra fast.
   Klassierung der Lader.
     Langsam mit 12-24 h Ladezeit.
     Normal mit 6-12 h Ladezeit.
     Schnell mit 1-6 h Ladezeit.
     Express mit unter 1 h Ladezeit.

Akkus ohne Ladegeräte sind nicht zu gebrauchen. Das vielfältige Angebot wirkt auf den Laien verwirrend. Um das für ihn geeignete Ladegerät auszuwählen ist er auf Hilfe angewiesen. Diese ist im Laden normalerweise eher kläglich, hier jedoch findet er alle wichtigen Information.

Bauformen der Ladegeräte

Für Ladegeräte bestehen verschiedene Bauformen:

• Einzellader: In Einzelladern können 1, 2, 3 oder 4 Akkus miteinander geladen werden. Sie verfügen normalerweise (aber nicht immer!) über eine individuelle Ladung und überwachung jedes einzelnen Akkus ("Einzelschachtüberwachung").
• Paarlader: Akkus können nur paarweise, also 2 oder 4 miteinander geladen werden. Dadurch wird die Ladeschaltung vereinfacht: die Ladung und überwachung erfolgt paarweise. Für Anwender welche auch 1 oder 3 Akkus laden müssen sin Paarlader nicht geeignet.
• Direktanschluss: Das Ladegerät kann direkt an eine Netzsteckdose angeschlossen werden, - entweder über einen fest angebauten 2-poligen Stecker oder über ein 2-poliges Standard Netzkabel. Ein fest angebauter Stecker macht das Gerät unhandlich, die beiden Lader mit Anschluss über Kabel (SwissLoader und SONY) sind dagegen äusserst handlich, leicht und klein, ideal für die Reise, wo das standard Kabel evt. sogar mit anderen Geräten geteilt werden kann.
• Adapter: Der Anschluss ans Netz erfolgt über einen speziellen Adapter. Dies hat den sicherheitstechnischen Vorteil, dass nur der Adapter Netzspannung führt und geprüft sein muss. Die Adapter werden direkt, einzelne über ein 2-poliges Standardkabel ans Netz angeschlossen.
  Bei fast allen Ladern mit Adapter kann an seiner Stelle ein 12V Adapter für den Betrieb im Auto verwendet werden. Bei einzelnen Geräten gehört dieser sogar zum Lieferunfang.
• Anzeigen:Zur Anzeige des Betriebszustandes (Ladung, fertig, Defekt, etc.) verfügen die meisten Lader über 1 bis 4 Leuchtdioden (Bild Ansmann). Noch selten ist eine LCD-Anzeige eingebaut (im Test bei 2). Diese ermöglicht eine informativere Anzeige mit Akkusymbolen (Bild SwissCharger).

Wie schnell ist "ultra fast"?

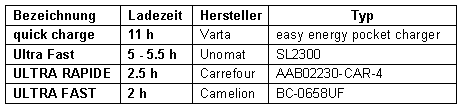

- langsamer als man denkt! Für die Bezeichnung der Ladegeräte sind wohl die Werbeabteilungen der Hersteller mit ihrem unersättlichen Hang zur Übertreibung zuständig. Dies belegen einige in der folgenden Tabelle zusammengestellten Beispiele.

Klassierung der Ladegeräte

Ladegeräte werden in den verschiedensten Ausführungen in Preisbereich von etwa 10 bis 100 Fr. angeboten. Es notwendig eine Klassierung vorzunehmen. Ein sinnvolles Kriterium ist die Ladezeit. Die Bezeichnungen der Hersteller sind dabei wenig hilfreich (siehe Abschnitt "wie rasch ist ultra fast"). Die weiteren Kriterien Abschaltung (ob und wie das Ladegerät die Ladung beendet) und Preis können der Ladezeit gut zugeordnet werden, überschneidungen der Bereiche sind jedoch durchaus möglich. Die folgende Tabelle gibt einen überblick, anschliessend werden die Klassen einzeln besprochen.

Kriterien der Klassierung

• Ladezeit: Zeit welche das Ladegerät zur Volladung der Akkus benötigt.
• Preis: Wieviel für das Ladegerät bezahlt werden muss (die angegebenen Bereiche können durchaus über- oder unterschritten werden).
• Abschaltung: Wie beendet das Ladegerät die Ladung wenn die Akkus voll geladen sind.
• Disziplin: Wieviel Disziplin wird vom Anwender verlangt.

Lader Klassen

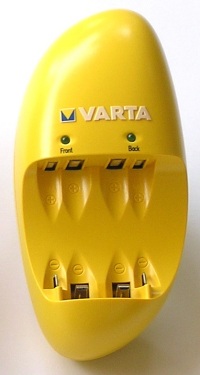

• Langsamlader: Die Ladezeit ist länger als ca 12 und bis zu 24 Stunden. Sie verfügen über keinerlei Abschaltung, die Akkus werden solange geladen bis sie aus dem Ladegerät entfernt oder dieses vom Netz getrennt wird. Durch den geringen Ladestrom ist die Ladung sehr schonend, eine maximale Lebensdauer der Akkus ist erreichbar.

  Sofern die folgenden Bedingungen eingehalten werden, sind Langsamlader sehr gut:

  • Nur voll entladene Akkus laden.
  • Nur identische Akkus miteinander laden.
  • Ladezeit einhalten.

  Der Anwender braucht fast einen Tag Zeit, Disziplin und eine Uhr. Auf Disziplin und Uhr kann leidlich verzichtet werden da der Ladestrom so klein ist, dass die Akkus auch bei langer und wiederholter überladung keinen Schaden nehmen. Zeit braucht man immer.

  Die Ladezeit ist proportional zur Kapazität der Akkus. Sie muss aus dieser und dem Ladestrom berechnet oder einer Tabelle zum Gerät entnommen werden. Leider sind diese Tabellen häufig unvollständig (die aktuell höchsten Kapazitäten fehlen) und nur in der Bedienungsanleitung oder Verpackung, nicht jedoch auf dem Ladegerät vorhanden. Der Ladestrom ist jedoch immer auf dem ladegerät angegeben, die Kapazität auf dem Akku. Daraus wird die Ladezeit nach folgender Beziehung berechnet:

  Ladezeit [Stunden] = 1.2 x Kapazität [mAh] / Ladestrom [mA]

  Langsamlader sind empfehlenswert für Anwender die über Zeit, Disziplin und eine Uhr verfügen oder ihr Geld lieber für Anderes ausgeben. Auf Disziplin und Uhr kann sogar verzichtet werden.


• Normallader: Die Ladezeit liegt im Bereich von ca 6 bis 12 Stunden. Zur Abschaltung ist normalerweise ein Timer (Uhr) eingebaut. Die Ladung wird nach einer fixen Zeit beendet - unabhängig vom effektiven Ladezustand der Akkus.

  Sofern die folgenden Bedingungen eingehalten werden, sind Normallader sehr gut:

  • Nur voll entladene Akkus laden.
  • Nur Akkus mit auf die fixe Ladezeit abgestimmter Kapazität laden.
  Der Anwender braucht etwa einen halben Tag Zeit, und Disziplin. Auf die Disziplin kann notfalls verzichtet werden. Der Ladestrom ist noch nicht so gross dass die Akkus bei gelegentlicher überladung (Ladung nur teilentladener Akkus) Schaden nehmen.

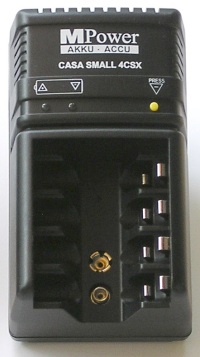

  Leider hinken die Ladezeiten der Akkuentwicklung nach immer grösseren Kapazitäten hinten nach, sodass neuere Akkus oft gar nie voll geladen werden. So ist z.B. der Lader MPower Casa Small 4CSX auf Akkus mit 1800mAh abgestimmt, schon die MPower Akkus haben 2000mAh, neuste andere Typen bis 2700mAh. Je nach Lader hilft die Erhaltungsladung während längerer Zeit den Akkus doch noch zu voller Kapazität.

  Normallader sind empfehlenswert für Anwender die über Disziplin und weniger Zeit verfügen oder nicht zuviel Geld in ein Ladegerät stecken wollen.

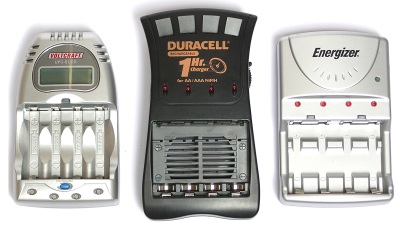

• Schnellader: Die Ladezeit liegt im Bereich von 1 bis zu ca 6 Stunden. Die Abschaltung erfolgt automatisch, normalerweise nach dem –dV Prinzip, das heisst, sobald die Akkuspannung bei erreichter Volladung wieder leicht absinkt, gelegentlich auch nach der Akkutemperatur. Schnellader sind bedingungslos sehr gut, haben jedoch ihren Preis.

  Schnellader sind empfehlenswert für Anwender die über wenig Zeit, oder keine Disziplin verfügen und der Preis keine Rolle spielt.

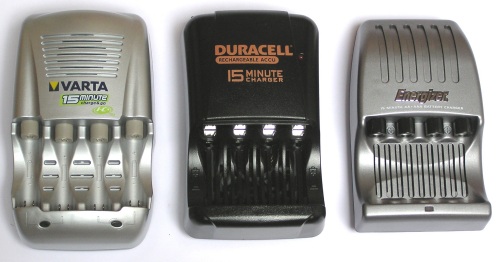

• Expresslader: Die Ladezeit liegt unterhalb einer Stunde, zur Zeit minimal bei 15 Minuten. Die Abschaltung erfolgt nach proprietären Methoden. Da die Akkus sehr stark beansprucht werden können nur dafür geeignete Akkus (schnelladefähig) verwendet werden, bei einem Typ sogar nur spezielle Akkus.

  Expresslader sind empfehlenswert für Anwender die über keine Zeit verfügen, - denn 15 Minuten haben auch sie.
