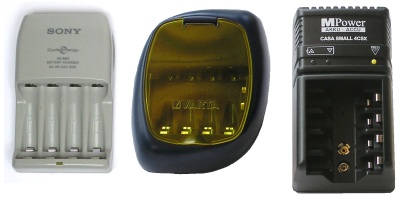

Sony BCG-34HLD Ladegerät.

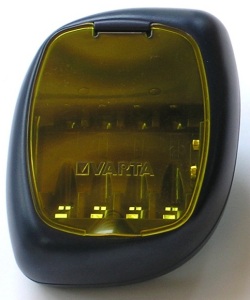

Varta.

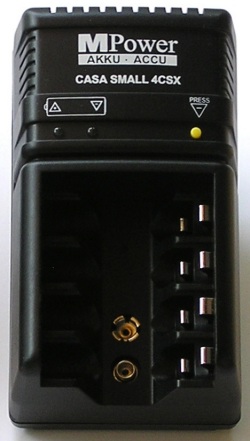

MPower Casa Small.
Normallader zeichnen sich durch eine Ladezeit von ca. 6 bis 12 Stunden aus. Sie sind normalerweise mit einem Timer (Uhr) ausgestattet, der die Ladung nach einer fest programmierten Zeit beendet, unabhängig von der Kapazität der eingelegten Akkus und ihrem Ladezustand. Akkus mit kleinerer als der vorgesehenen Kapazität oder Akkus die nicht leer eingelegt wurden, werden überladen (dies ist wegen des nicht zu grossen Ladestromes nicht weiter schlimm), Akkus mit höherer Kapazität werden nicht voll geladen. Normallader sind wegen ihres noch günstigen Preises recht beliebt.

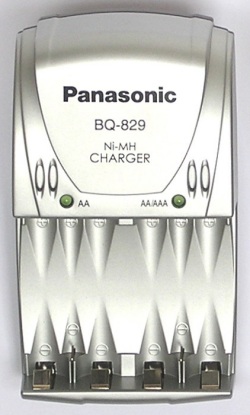

Etwas in die Jahre gekommener Design, recht gross und schwer, robust aber teuer. Entladefunktion um teilentladene Akkus vor der Ladung ganz zu entladen, sehr sinnvoll bei Lader mit Timer.

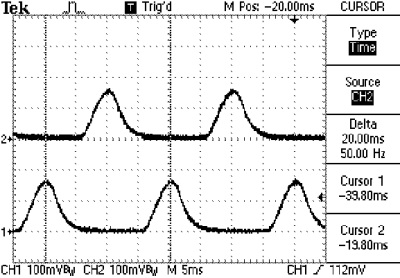

Die Ladung erfolgt mit 50Hz Halbwellen wie der folgende KO-Screenshot zeigt.

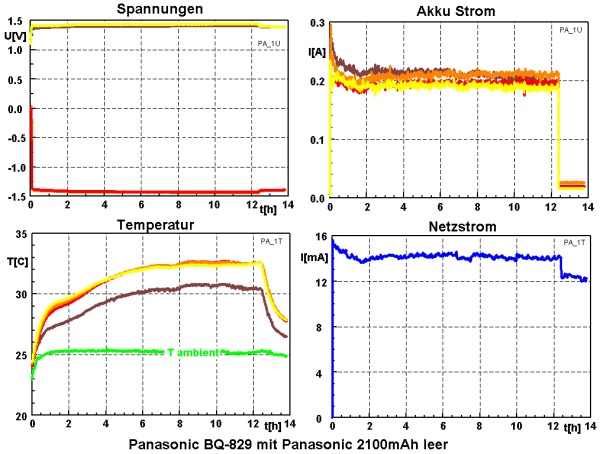

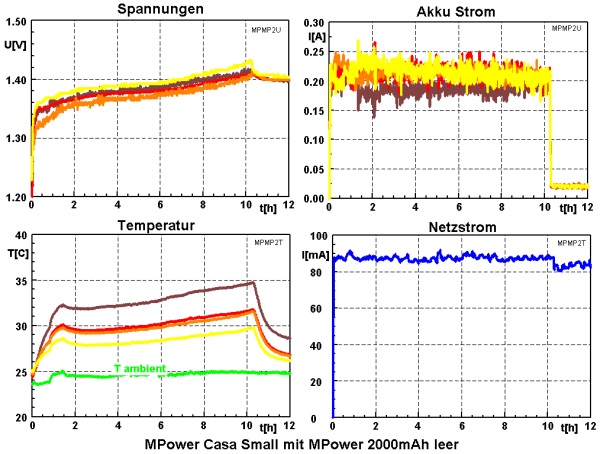

Das folgende Diagramm zeigt Spannung, Strom und Temperatur an allen 4 Akkus sowie den Netzstrom.

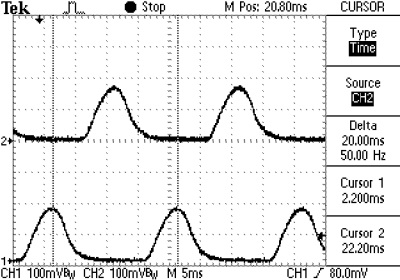

Die Ladung erfolgt mit 50Hz Halbwellen paarweise gegenphasig wie der folgende KO-Screenshot zeigt.

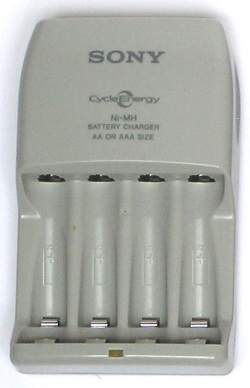

Netzanschluss über 2-poliges Standardkabel. Sehr handlich und leicht, abgerundeter Design, 7 Stunden Timer. Ideal für die Reise, kleinstes und leichtestes Ladegerät im Test. Wird zur Zeit (10.10.06) bei Mediamarkt im Set mit 4x Sony 2100mAh für Fr. 24.90 verkauft! (Auch andere Set-Kombinationen sind im Angebot). Olympus bietet als Zubehör zu seinen Digitalkameras ein baugleiches Geät an.
Achtung: keine Erhaltungsladung, Akkus länger als 7 Stunden drin lassen bringt nichts!
Berechnet man die Ladezeit für die verschiedenen Sony Akkus nach der Formel t = 1.2 x C / I [h, mAh, mA] so erhält man die folgendne Ladezeiten:
1700mAh t= 5.1 h, 2100mAh t = 6.3 h, 2700mAh t = 8.1 h

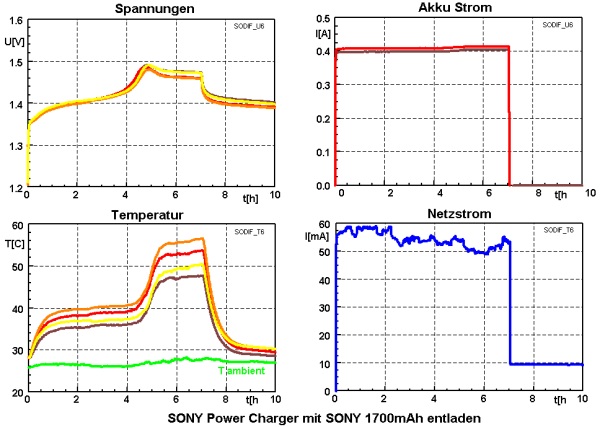

Das folgende Bild zeigt den Verlauf von Akku- Spannung, Strom, Temperatur und Netzstrom während der Ladung von 4 vollständig entladenen Sony Akkus mit 1700mAh Kapazität:
Die mit dem Lader im Set gelieferten Akkus 1700mAh werden mit 7 Stunden Ladezeit offensichtlich überladen. Dies zeigt sehr schön das folgende Bild. Die Volladung wird wie berechnet nach ca 5 Stunden erreicht, die Akkuspannung sinkt dabei deutlich sichtbar wieder etwas ab (das -dV Kriterium wird meistens bei Schnelladern zur Abschaltung verwendet). Die 2100mAh Akkus würden etwa richtig geladen.
Der Temperaturverlauf zeigt den typischen Anstieg gegen das Ladungsende. Dieser wird oft als Abschaltkriterium bei Schnelladern verwendet. Die unterschiedlichen Temperaturen der 4 Akkus werden durch ungleiche Kühlung bedingt: die innen liegenden Akkus 2 und 3 (rot und orange Kurven) werden von den aussen liegenden (1 und 4, braun und gelb) zusätzlich aufgewärmt bzw. letztere besser gekühlt.

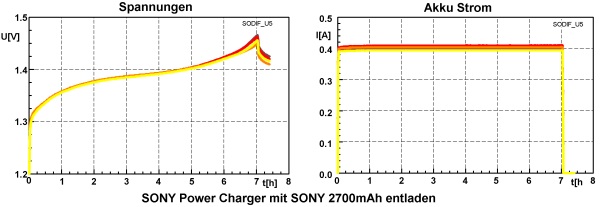

Die neusten 2700mAh Akkus werden nicht voll wie das nächste Bild klar zeigt. Hier wäre ein erneutes Laden (Ladegerät mit einliegenden Akkus für kurze Zeit vom Netz trennen und wieder einstecken) während ca 1 Stunde angezeigt.
Direkter Anschluss an Steckdose, relativ gross und schwer. Das Ladegerät ist mit einem Timer versehen und beendet die Ladung nach 8 Stunden.

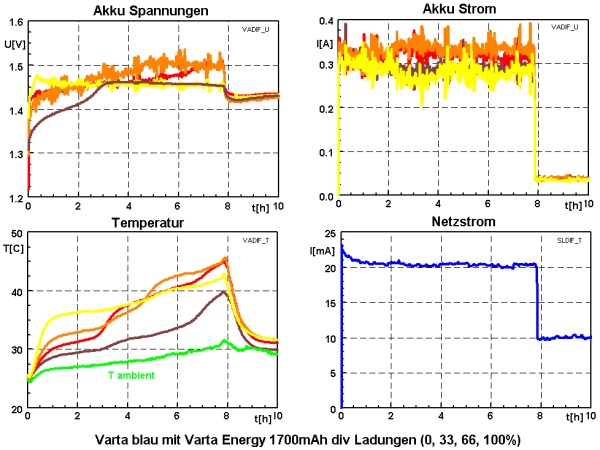

Die folgenden Diagramme zeigen stellvertretend für alle Normallader, was passiert, wenn man Akkus mit verschiedenem Ladezustand miteinander lädt: alle werden unabhägig von der Ladung genau während der durch den Timer vorgegebenen Zeit geladen. Wegen desw nicht sehr grossen Ladestromes bleibt die Temperatur auch bei der unumgänglichen Überladung noch in einem unkritischen Bereich.
