Schnelllader zeichnen sich durch eine Ladezeit von ca. 1 bis 6 Stunden aus. Sie sind normalerweise mit einr automatischen Abschaltung ausgestattet, die Ladung für jeden Akku (oder jedes Akkupaar) individuell beim Erreichen der Volladung beendet. Schnell sind die besten Lader wenn ihr höherer Preis nicht stört.

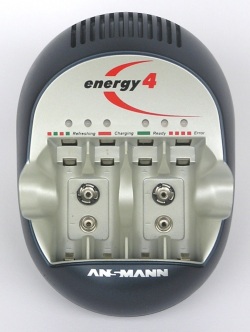

Direkter Netzanschluss über auswechselbare Steckerteile für den Einsatz auf der Reise in anderen Ländern. Sehr gute Anzeige des Betriebszustandes mit zweifarbigen LEDs, auch blinkend. Bedeutung auf Gerät aufgedruckt. Etwas gross.

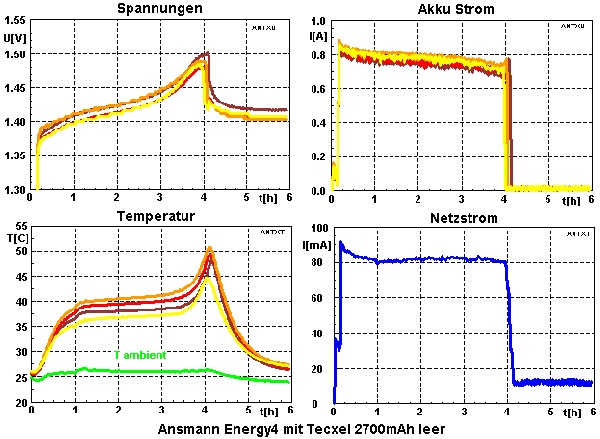

Die folgenden Diagramme zeigen den Verlauf von Spannung, Strom und Temperatur aller 4 Akkus sowie vom Netzstrom. Die Temperatur bleibt mit unter 50C angenehm tief, die Abschaltung funktioniert perfekt.
Mit dem Ladestrom von ca. 0.8A werden auch nicht schnelladefähige Akkus nicht überfordert.

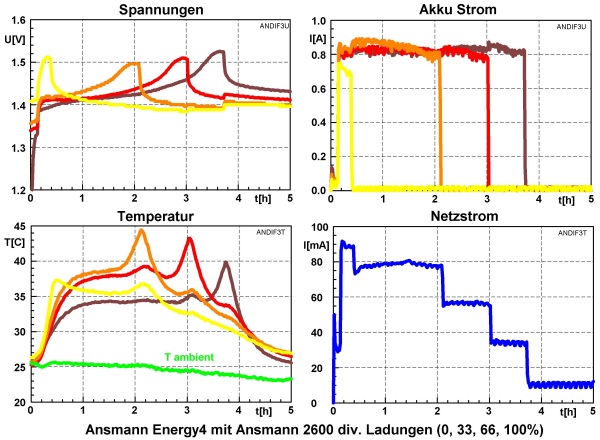

Die folgenden Diagramme zeigen das Verhalten des Laders wenn Akkus mit verschiedenem Ladezustand (ca. 0, 33, 66, 100%) miteinander geladen werden. Auch hier funktioniert die Abschaltung perfekt, die Akkus bleiben mit maximal 45C Temperatur angenehm kühl:

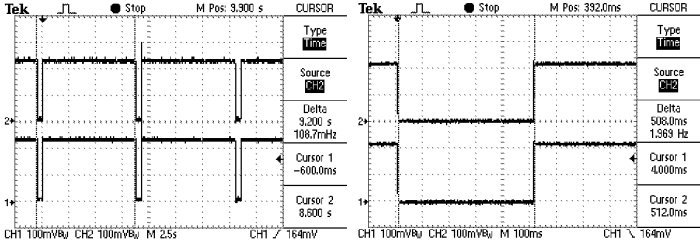

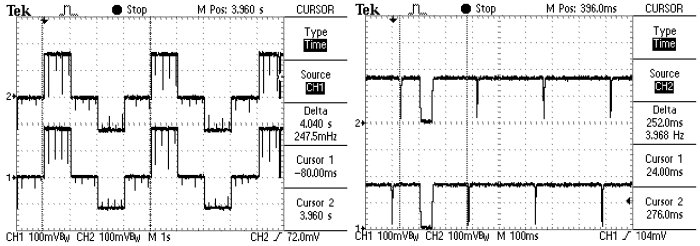

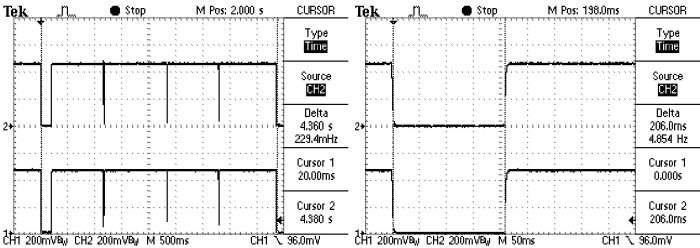

Nach dem Einlegen der Akkus versucht der Lader den Zustand festzustellen. Je nach diesem wird eventuell versucht, die Akkus mit einem Refreshvorgang wieder zu regenerieren. Dabei wird mit periodischen Lade- und Entlade- Stromimpulsen gearbeitet wie das linke Oszillogramm im folgenden Bild zeigt. Die anschliessende Ladung erfolgt durch Gleichstrom mit kurzen Unterbrüchen in welchen die Spannung zur Bestimmeung des Ladezustandes gemesen wird wie das rechte Oszillogramm im folgenden Bild zeigt.
Netzanschluss über Adapter. Sehr gute Anzeige des Betriebszustandes mit zweifarbigen LEDs, auch blinkend. Bedeutung auf Gerät aufgedruckt. Etwas gross. Auswechselbarer Netzstecker für den Einsatz auf der Reise in anderen Ländern.

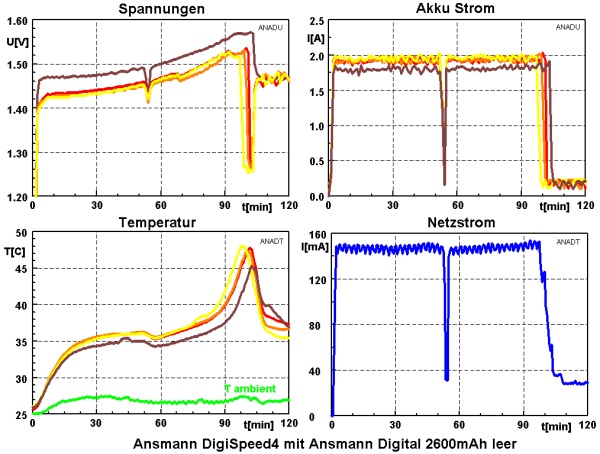

Die folgenden Diagramme zeigen Spannung, Strom, Temperatur aller 4 Akkus wärend der Ladung sowie den Netzstrom.
Der DigiSpeed4 Lader hat einen internen Ventilator. Dieser schaltet periodisch ein- und aus. Im nachfolgenden Diagramm sind bei den Akku - Temperaturen die dadurch erzeugten periodischen Schwankungen deutlich zu sehen. Im vorausgehenden Temperatur - Diagramm sind die Werte geglättet um die diese Schwankungen zu unterdrücken.

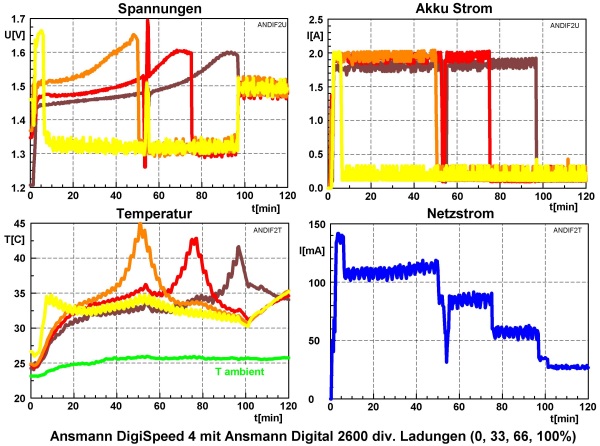

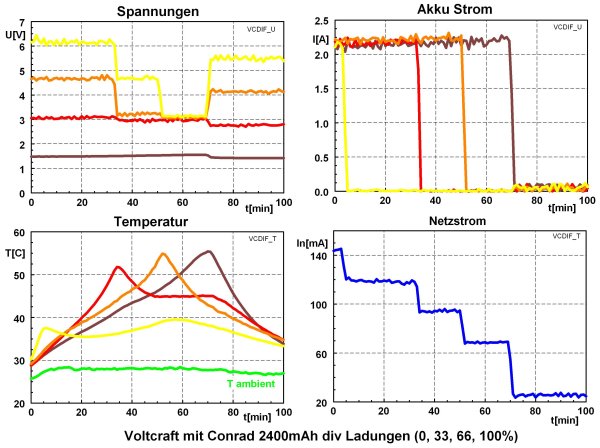

Die folgenden Diagramme zeigen das Verhalten des Laders wenn Akkus mit verschiedenem Ladezustand (ca. 0, 33, 66, 100%) miteinander geladen werden. Auch hier funktioniert die Abschaltung perfekt, die Akkus bleiben mit maximal 45C Temperatur angenehm kühl:

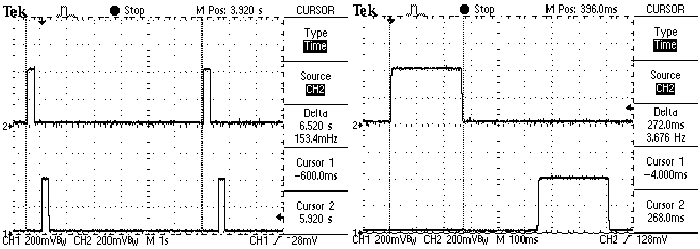

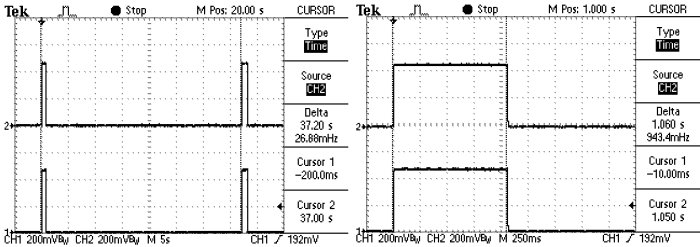

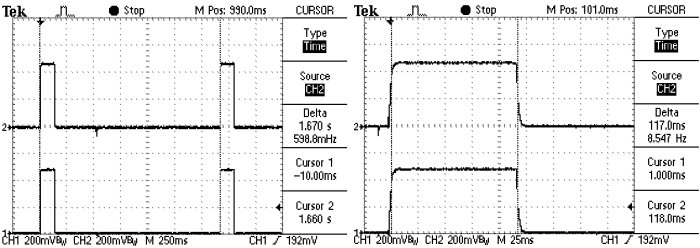

Die folgenden Oszillogramme zeigen den Verlauf des Erhaltungsstromes (Y-Masstab 1V = 5A):
Ladegerät handlich und klein, dafür bricht der klobige Netzadapter alle Rekorde! Gleichstromladung, keine Erhaltungsladung. Netzenergie zum Volladen von 4 leeren Akkus = 29.6Wh
Netzanschluss über Netzadapter, leicht und klein, elektrisch jedoch enttäuschend (beendet Ladung viel zu früh, Netzadapter mit viel zu hoher Leistungsaufnahme im Leerlauf!). Für 2 oder 4 Akkus, paarweise AA oder AAA. Gerät sehr handlich, leicht und klein. Die Ladung wird zu früh beendet, die Akkus werden nur teilweise geladen.

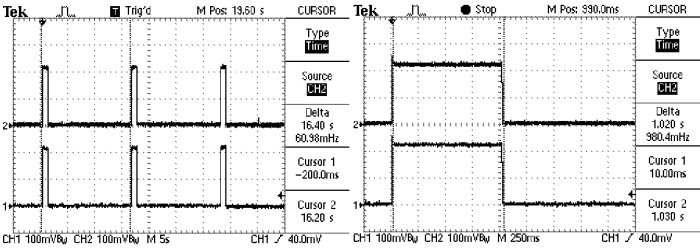

Der Erhaltungsladestrom weist mit 67mA eine vernüftige Grösse auf. Um die Akkus annähernd voll zu laden sollten man diese noch etwa 12h nachladen lassen.
Das Einlegen der Akkus ist ungewohnt, es muss zuerst der Minuspol eingelegt und schnschliessend der Pluspol in die Kontakte gedrückt werden. Das Herausnehmen ist wenig praktisch, der Pluspol muss zuerst mit der Fingerspitze oder sogar einem Werkzeug (Schraubenzieher) herausgehoben werden, Akkus können bei voller Bestückung nicht wie üblich in der Mitte angefasst und herausgehoben werden da der Akkubereich links und rechts geschlossen ist. Ein Schönheitsfehler, wahrscheinlich von einem praktisch unbegabten Designer verbrochen, schade.
Klein leicht und zweckmässig. Netzanschluss über Adapter. Bei neusten Akkus mit höherer Kapazität dauert die Ladung deutlich über 1h (2500mAh 80 Minuten). Für paarweise Ladung von AAA Akkus ausgelegt. Sachlicher, handlicher Design, klein und leicht. Tadellose Funktion, besonders auch beim Laden von Akkus mit verschiedenem Ladezustand.
Netzanschluss über 2-poliges Standardkabel. Handlich und leicht, klarer, scnlörkelloser Design, optisch und elektrisch tiptop. Mit eigentlich unnötiger Entladefunktion. Mit der Abdeckklappe für das Akkufach noch eleganter, - da diese beim Laden geöffnet bleiben sollte nimmt man sie leider besser gleich ganz weg.
Sehr leicht und handlich, mit LCD Anzeige. Temperatursensor für jedes Akkupaar (Abschaltung nach Temperatur). Zum Einlegen der AA Akkus muss etwas umständlich je eine Kontaktklappe am negativen Anschluss angehoben werden.

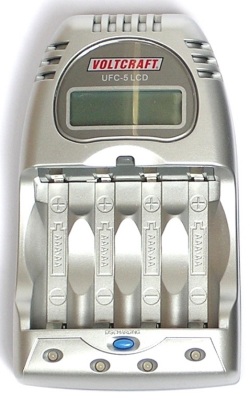

übersichtliche LCD-Anzeige und zusätzliche eine LED pro Akku. Entladefunktion, guter Design im Technolook, leicht und handlich.
